Seminar

Maß-, Form- und Lagetolerierung

Umsetzung aktueller Anforderungen aus Normung und Industrie

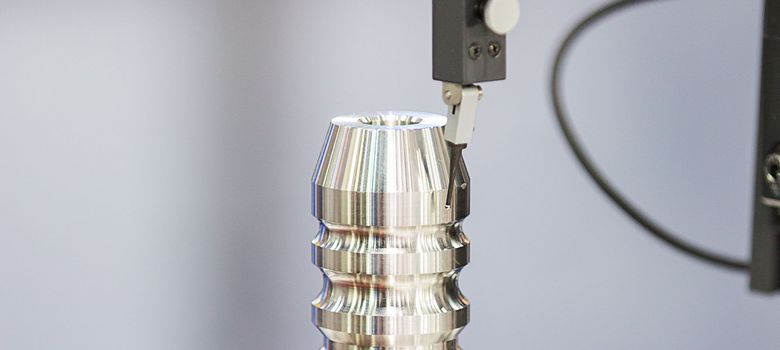

Bildmotiv zum Seminar Maß-, Form- und Lagetolerierung
© sorapol / Shutterstock.com

Die Entwicklung und Konstruktion trägt allein rund 70 Prozent der Kostenverantwortung für ein technisches Produkt. In der Praxis sind technische Zeichnungen in Bezug auf die Maß-, Form- und Lagetolerierung häufig fehlerhaft, mehrdeutig, nicht normenkonform, unvollständig oder nicht messbar. Kostensteigerungen und Reibungsverluste in der Auftragsvergabe oder im Produktionsprozess, mangelhafte Produktqualität oder gar funktionsunfähige Erzeugnisse sind die Folge. Das Seminar vermittelt wichtige Fachkenntnisse und stärkt das Bewusstsein für den Einfluss der Maß-, Form- und Lagetolerierung auf Kosten und Qualität.

Inhalte

  • Normenumfeld, ISO-GPS-System, ISO 14638
  • Haftungsrechtliche Aspekte
  • Tolerierungsgrundsätze (DIN 7167, ISO 8015, ISO 14405)
  • Maß- und Winkelmaßtolerierung (ISO 14405)
  • Allgemeintoleranzen
  • Bezüge und Bezugssysteme (ISO 5459)
  • Form- und Lagetolerierung (ISO 1101)
  • Form-, Richtungs-, Orts- und Lauftoleranzen
  • Toleranzzonen
  • Tolerierung nicht formstabiler Teile (ISO 10579)
  • Projizierte Toleranzzone (ISO 1101)
  • Maximum-/Minimum-Material-Bedingung (ISO 2692)
  • Reziprozitätsbedingung (ISO 2692)
  • Prüfverfahren, Messmethoden und Zuordnungskriterien
  • Praxisbeispiele, Zeichnungsdiskussion

Methoden

Experteninput, Fachvortrag, Bearbeitung praxisorientierter Fallbeispiele in moderierter Gruppenarbeit, Erfahrungsaustausch und Erörterung von konkreten Fragestellungen aus dem Teilnehmerkreis


Wie profitieren Sie von diesem Seminar?

Sie verstehen die Toleranzangaben in technischen Zeichnungen und werden mit den Anforderungen der internationalen ISOGPS-Normen vertraut gemacht. Sie lernen, Maß-, Form- und Lagetoleranzen selbst sinnvoll festzulegen und können Toleranzanforderungen interpretieren sowie kritisch hinterfragen. Sie erhalten einen Überblick über geeignete, praxisorientierte Prüf- und Messverfahren und werden in die Lage versetzt, Messergebnisse fachmännisch sowie praxisgerecht zu interpretieren.
